Zidni aksijalni vatrootporni ventilatori

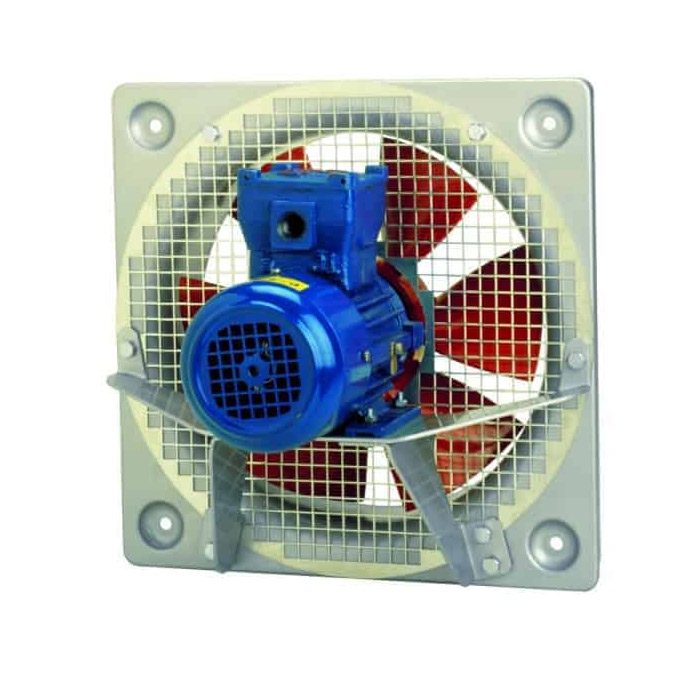

Paleta zidnih aksijalnih vatrootpornih ventilatora. Montažna ploča je izrađena od pocinkovanog čeličnog lima sa unutrašnjim aluminijumskim prstenom i nosačem motora proizvedenim od teškog profila aluminijumskog lima. Čitav sklop zaštićen je aluminijumskim lakom B-0920. Lopatice su izrađene od jednodelnog livenog aluminijuma sa sečivima i sa završnim premazivanjem na visokoj temperaturi (crvena boja).

Dostupni, u zavisnosti od modela, sa monofaznim ili trofaznim motorima sa 4, 6 ili 8 polova.

Motori

Svi motori su IP55, klasa F izolacija.

Svi motori imaju kuglične ležajeve podmazane doživotno.

Elektro priključak:

Monofazni 230V-50Hz.

Trofazni 230 / 400V-50Hz.

Dodatne Informacije

Standardni pravac vazduha: konfiguracija oblika (A) (motor preko lopatica).

Za monofazne motore predviđen je kondenzator koji nije ugrađen na ventilator.

Mora biti instaliran izvan područja ATEX ili unutar električne ploče koja je u skladu sa ATEX direktivom.

Na zahtev

Pravac vazduha: konfiguracija oblika (B) (rotor preko motora) samo za 450 i 560 modele.

ATEX verzije HDT

Na zahtev, protiveksplozivne verzije u skladu sa ATEX direktivom.

Za radne temperature okoline od -20^oC do + 40^oC.

- ATEX vatrootporni gas:

U standardnoj verziji ATEKS vatrootporni motori su bez termičke zaštite.

Ako se koriste sa pretvaračem frekvencije, vatrootporni motori sa termičkom zaštitom tipa PTC moraju biti navedeni u narudžbini.

II 2G Ex d IIB T4

II 2G Ex d IIB + H2 T4

- ATEX Prašina:

U standardnoj verziji ATEX-a, ATEX motori za prašinu su bez termičke zaštite.

Ako se koriste sa pretvaračem frekvencije, ATEKS motori za prašinu sa toplotnom zaštitom tipa PTC moraju biti navedeni u narudžbini.

Suspendovane zapaljive čestice i elektro neprevodna prašina:

II 3D Ex tc IIIB T125^oC

Elektro provodna prašina:

II 3D Ex tc IIIC T125^oC (sa motorom IP65)

Da biste odabrali HDT ATEX, pogledajte krive performansi ili software Easyvent.

Napomena: električni podaci mogu se razlikovati za ATEX motore.
