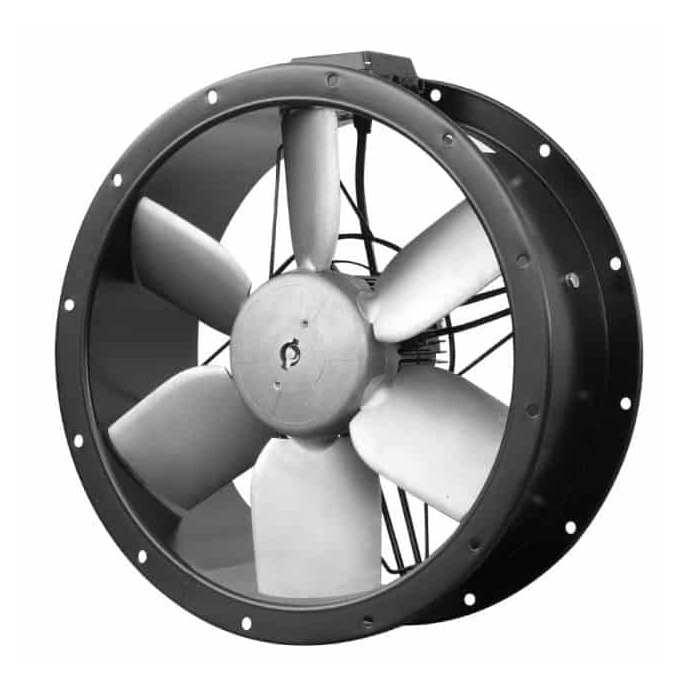

Cilindrični aksijalni ventilatori sa aluminijumskim lopaticama

Asortiman cilindričnih aksijalnih ventilatora opremljenih aluminijumskim rotorima i proizvedenim od visokokvalitetnog valjanog pocinkovanog čelika, koji su zaštićeni od korozije temeljnim premazom i crnom poliesterskom završnom bojom.

Svi modeli se isporučuju sa fabrički ožičenom i postavljenom spoljnom kutijom koja se nalazi na spoljnoj strani kućišta ventilatora za lak pristup ožičenju.

Dostupni, u zavisnosti od modela, sa monofaznim ili trofaznim motorima sa 2, 4 ili 6 polova.

Motori

Monofazni motor (TCBB) ili trofazni motor (TCBT).

Modeli 250, 315, 355 i 400: Motor sa spoljnim rotorom, IP44, klasa F, termička zaštita, radna temperatura od -40^oC do + 40^oC.

Modeli 450, 500, 560, 630 i 6/710: IP65, klasa F, termička zaštita, radna temperatura od -40^oC do + 70^oC.

Modeli 4/710 i 800: IP55, klasa F, radna temperatura od -40^oC do + 40^oC.

Svi motori se mogu upravljati autotransformatorom, osim modela /4-560H, /4-630, 710 i T/800.

Trofazni motori se upravljaju pomoću frekventnog regulatora.

Elektro priključak:

Monofazni 230V-50Hz.

(Kondenzator se nalazi unutar priključne kutije ožičenja).

Trofazni 230 / 400V-50Hz ili 400V-50Hz.

(Pogledajte karakterističnu tabelu).

Dodatne informacije

Standardni pravac vazduha: forma (B) konfiguracija (rotor preko motora).

Na zahtev

Pravac vazduha: konfiguracija forme (A) (motor preko rotora).

Od Ø450 do Ø800, trofazni motori sa 2 brzine, 4/8 polova.

ATEX

ATEX verzije TCBT

Na zahtev, protiveksplozivne verzije u skladu sa ATEX direktivom, za modele sa 3 faze.

Za radne temperature okoline:

Od -20^oC do + 55^oC:

-modeli TCBT /4-315 do 630mm

-modeli TCBT /6-355 do 710mm

Od -20^oC do + 40^oC:

-model TCBT /4-710 do 800mm

-model TCBT /6-800mm

Motori IP55 Klasa F

- ATEX vatrootporan - gas:

U standardnoj verziji ATEX vatrootporni motori su bez termičke zaštite.

Ako se koriste sa pretvaračem frekvencije, vatrootporni motori sa toplotnom zaštitom tipa PTC moraju biti navedeni u porudžbini.

Za modele TCBT/4-710 i 800mm

modeli 2G Exd IIB T4

modeli 2G Exd IIB + H2 T4 (sa motorom Ek d IIC T4)

- ATEX Povećana sigurnost - Gas:

Nije dostupno:

TCBT/2-250/H 400V-50Hz

TCBT/4-250/H 400V-50Hz

TCBT/6-355/H 400V-50Hz

TCBT/6-400/H 400V-50Hz

Dostupno za TCBT / 6-400 / H 230 / 400V-50Hz i veće veličine.

modeli 2G Exe II T3

- ATEX - Prašina:

U standardnoj verziji ATEX-a, ATEX motori za prašinu su bez termičke zaštite.

Ako se koriste sa pretvaračem frekvencije, ATEX motori za prašinu sa toplotnom zaštitom tipa PTC moraju biti navedeni po narudžbini.

Za modele TCBT/4-710 i 800mm

Suspendovane zapaljive čestice i elektro neprovodna prašina:

II 3D Ex tc IIIB T125^oC

Elektro provodna prašina:

II 3D Ex tc IIIC T125^oC (sa motorom IP65)

Za odabir TCBT ATEX pogledajte dijagrame performansi ili koristite software Easyvent.

Napomena električni podaci mogu se razlikovati za ATEX motore.
