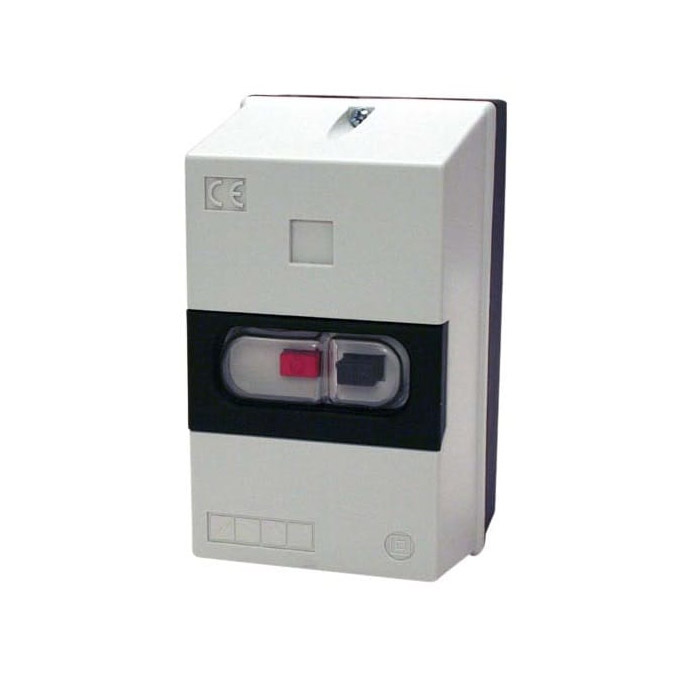

Motorno zaštitna sklopka

Motorna zaštitna sklopka je namenjena za puštanje u rad, zaustavljanje kao i za zaštitu motora od preopterećenja i kratkih spojeva. Uključenje i isključenje obavlja se ručno preko tastera. Sivi taster je za uključenje, a crveni za isključenje. Ukoliko se pojavi preopterećenje ili kratak spoj, motorna zaštitna sklopka automatski isključuje elektromotor sa mreže.

Motorna zaštitna sklopka bira se prema nazivnoj struji motora, koja mora da se nalazi u granicama opsega podešavanja bimetalnog okidača. Izbor opsega podešavanja bimetalne zaštite vrši se prema snazi motora koji se štiti.

Način montaže: vertikalni, pod max. uglom ±5^o

Radna temperatura okoline: -10^oC … +65^oC

Nominalni radni napon Ue(V): 230/240, 400/415, 440, 500, 690

Frekvencija: 50/60 Hz

Napon izolacije: 690V

Električni životni vek (broj uključenja/isključenja) ≥ 106

Mehanički životni vek (broj uključenja/isključenja) ≥ 106

Standardni stepen zaštite je IP34, dok se zaštita IP55 postiže postavljanjem uvodnika za kablove montažom na naznačene otvore kućišta sklopke.

Kućište sklopke je izrađeno od kvalitetne termootporne plastike

Sve motorno zaštitne sklopke su realizovane kao tropolne, ali se odgovarajućom vezom može postići da se one koriste kao jednopolne.
